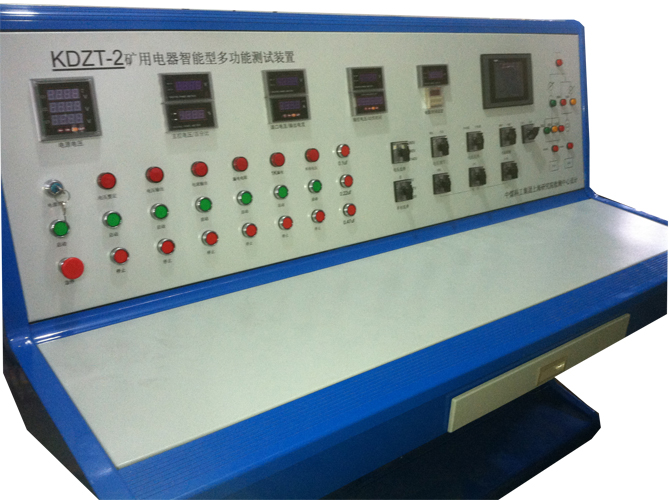

DL3-630/1140防爆电器保护特性试验台
一：概述
DL-3矿用电器智能综合特性试验台适用煤矿用高压真空配电装置，真空馈电开关，真空电磁启动器的电气保护性能试验，可进行模拟过载、短路、欠压、过压保护等性能参数的检测，试验项目及试验方式满足JB3956、JB8739、MT871等标准要求。
二：技术参数
1．电源：三相四线380V，
2．三相试验电压：1140V、660V、100V，单相220V、127V、36V。
3．试验电流功率：一磁路20KVA、二磁路20KVA。
4．最大短时输出电流为：6000A (电流显示1—6000A)
5．漏电电阻整定范围为0-99.9K；
6．毫秒计时仪范围为999.999s,最小计时1ms;
7．零序电压：0-100V
8. 零序电流：0-20A（电流显示1-20A）。
9. 电容补偿：0.1ｕF、0.22ｕF、0.47ｕF
三：操作使用说明
试验台接入三相四线380V电源，导线截面积不小于16m㎡，合上操作台内的塑壳断路器开关，用钥匙打开面板上的电源锁开关，按下电源启动按钮，面板上所有数字仪表均点亮，电压表显示电源三相线电压值。
1.试验电源电压输出控制
三相试验电源供开关作动作性能试验，过压、欠压保护性能试验，本台位设置了三相100V、660V、1140V三个电压等级，三相实验电压输出端在台位右侧，试验时，首先选择需要的电压等级、按下电压整定按钮，然后扳动升/降压开关，三相电压表显示当前调节的电压值，百分比表显示当前调节电压的百分比。调准所需电压后按下电压启动按钮，右侧出线板上三相输出端即有电压输出。当进行过载、短路试验时，将其中两相接到开关控制回路电源变压器的高压侧，脱离开关主回路，主回路通过大电流的办法来试验。
2.过载、短路保护性能试验时，实验电流回路输出控制
实验电流由双磁路大电流发生器送出，其中一磁路电流可由调压器来调节，二磁路由电源直接输入电压，是为了满足开关高倍额定电流，作短路保护试验而设置的，开关作低倍过载反时限保护性能试验时，由单磁路档位调节试用即可，当开关正常合闸后，主回路从台位右侧大电流输出端引出大电流，按下电流输出启动按钮，即有电流输出。调节电流的调压器也是靠电动调节，只要扳动面板上的电流调节转换开关，即可升流和将流，也可以点动细调电流。
在试验过程中请试验人员特别注意被试开关三相串接后整个回路的电阻值，可以预先测试一下回路的电阻值，按时测试出的回路电阻值以及要求的试验电流值，预算一下大电流发生器输出电压值，然后选择确定用单磁路发生器还是双磁路的发生器，在选择大电流发生器双磁路工作时，要注意两点：第一大电流调压器必须首先在零位，调压电压表显示零；双磁路工作时有一个磁路输入电流是380V电源电压直接送入，此时要求的试验电流应该大于单磁路时所输出的最大电流（调压器从零位调整电流到试验电流值）。双磁路工作时，往往试验电流很大，一般都是试验开关短路保护特性，只要大电流发生器有电流输出，计时仪即开始计时，等到第二次试验时，前一次时间自动消除。
3.漏电保护性能试验电路操作
开关有漏电动作值和解锁值测试，
本台位设置了可调0~99.9KΩ漏电电阻，供开关测试漏电闭锁值及漏电动作值、高开的回路电阻值及绝缘监视电阻值。整定好后按下漏电电阻启动按钮时，数显电阻表显示“1”，所整定电阻脱离测量线路，接入开关试验回路中，如果开关动作跳闸，所整定电阻值即为漏电动作值，对于电磁启动器即为漏电闭锁值，此值在控制按钮释放状态时电阻表显示的值，开关在分闸状态输入相应的闭锁值，开关应不能合闸，此时调大电阻直到开关解锁，使开关重新合闸，此时即测试出开关解锁值。
同时把计时接口接在试验品的常开端口，记录试验时间参数。
4.高开漏电
高保开关利用的是检测零序电压电流信号来判断漏电信号，试验台提供的零序电压电流和计时功能能准确的测试出高保的漏电动作时间。
1．将高保的主回路和控制回路分开，将主变的二次侧的三根导线引至试验台的电压输出端，调到准确的电压 ，正常吸合试验品。
2.将零序电压的接线引到零序电压接线上，零序电流的接线穿过零序电流互感器引到零序电流接线上，互感器的输出引至保护器的检测端上。同时取一组不带电的常开触点，引至计时接口上。
3．启动输出电压。
4.按下高开漏电，计时开始 开关动作时，计时仪停止计时，所显示的时间为漏电保护动作时间。
5.1K电阻和模拟对地电容
煤矿井下由于线路较长，线路对地存在漏电电容，本台位设置六组电容（三组电源侧，三组负载侧）分别为0.22μF/相、0.47μF/相、0.1μF/相，分别由六个带锁按钮控制，可以按下其中任意一个按钮或两个按钮以及三个按钮进行组合，给予试验，配合模拟人身电阻1K进行测量开关在有补偿和无补偿状态下对地漏电电流值，计算出补偿效率。 馈电开关模拟人体电阻1K漏电测试时，首先让开关正常工作，将1K漏电测试端接到馈电开关负载侧，同时将模拟对地电容接口接到开关负载侧，电容整定由操作台面板上三个按钮整定，在不同电容值下，测试出的漏电流值不同，在馈电开关合闸状态下，按下1K漏电按钮，1K漏电流/动作 将显示漏电流和动作时间，漏电流值与动作时间乘积应小于30mAs.无论测试开关漏电闭锁电阻值或漏电动作值，或1K漏电试验，均将台位右侧漏电电阻测试端接到开关主地（外壳）及辅地上。
四、注意事项
1.用户在试验时，务必要把试验台可靠接地，因为高压电源有一端直接接在试验台壳体上。
2.试验台试验电源，仪器仪表较多，请注意试验台不能受潮，保持清洁。
注意：敬请用户在使用本试验台时，检测工程技术人员提出宝贵意见和改进措施以使我们的工作更加完善，更好地为您服务。
